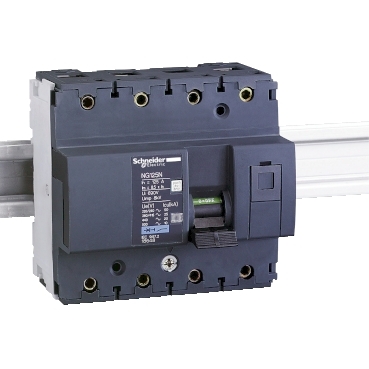

Ana Ürün serisi NG125 Seri Acti 9 Ürün adı Acti9 NG125 Ürün ya da bileşen tipi Minyatür devre kesici Ürün grubu NG125N Cihaz uygulaması Dağıtım Kutup tanımı 3P + N Korumalı kutupların sayısı 3 Nötr konum Sol [In] nominal akım 100 A -de 40 °C Şebeke tipi DC AC Açma birimi teknolojisi Termik Manyetik Eğim kodu C Kesme kapasitesi 20 kA Icu -de <= 500 V DC 'e uygunEN/IEC 60947-2 10 kA Icu -de 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 20 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 25 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 50 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 Kullanım kategorisi Kategori A 'e uygunIEC 60947-2 Yalıtıma uygunluk Evet 'e uygunIEC 60947-2 Tamamlayıcı Şebeke frekansı 50/60 Hz [Ue] nominal çalışma voltajı 380...415 V AC 50/60 Hz 500 V AC 50/60 Hz <= 500 V DC 220...240 V AC 50/60 Hz 440 V AC 50/60 Hz Manyetik açma limiti 8 x In [Ics] nominal hizmet kesme kapasitesi 37,5 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz 18,75 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA 75 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz 7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 500 V AC 50/60 Hz 20 kA 100 % 'e uygunEN/IEC 60947-2 - <= 500 V DC [Ui] nominal yalıtım voltajı 690 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 [Uimp] nominal darbe dayanım voltajı 8 kV 'e uygunEN/IEC 60947-2 Kontak konum göstergesi Evet Kontrol tipi Geçiş Manuel açma testi Cihaz üzerii sinyalizasyon AÇIK/KAPALI göstergesi Açma göstergesi Montaj Tipi Takılabilir Montaj desteği 35 mm simetrik DIN rayı Comb busbar dağıtım bloğu uyumluluğu NA 9 mm vida adımı 12 Yükseklik 103 mm Genişlik 108 mm Derinlik 81 mm Ürün ağırlığı 0,96 kg Mekanik dayanıklılık 20000 cycles Elektrik dayanıklılığı 5000 cycles Kilitleme temini Kilitlenebilir Kilitleme seçenekleri tanımı Entegre kilitleme Bağlantılar - terminaller Tünel tipi terminaller16…70 mm² sert Tünel tipi terminaller10…50 mm² esnek Tel sıyırma uzunluğu 20 mm Sıkma torku 6 N.m Toprak kaçağı koruması Ayrı blok Ortam Standartlar EN/IEC 60947-2 IP koruma derecesi IP20 'e uygunIEC 60529 IK koruma derecesi IK05 'e uygunEN/IEC 62262 Kirletme derecesi 3 'e uygunIEC 60947-2 Aşırı gerilim kategorisi IV Tropik iklim 2 'e uygunIEC 60068-1 Bağıl nem 95 % -de 55 °C Nominal çalışma ortam sıcaklığı -30…70 °C Depolama ortam koşulları -40…70 °C Paketleme üniteleri Birim paket türü 1 PCE Paketteki birim sayısı 1 Paket ağırlığı (Lbs) 1,046 kg Paket 1 Yükseklik 8,6 cm Paket 1 genişliği 12,4 cm Paket 1 Uzunluk 15,6 cm Birim paket türü 2 S03 Paketteki birim sayısı 2 12 Paket 2 Ağırlığı 13,1 kg Paket 2 Yükseklik 30 cm Paket 2 genişliği 30 cm Paket 2 Uzunluk 40 cm
