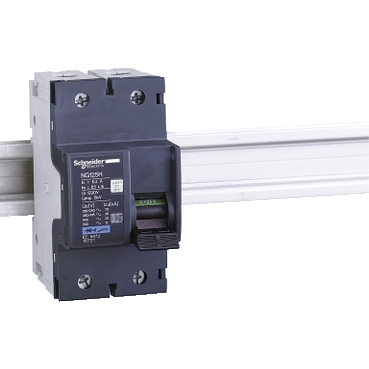

Ana Ürün serisi NG125 Seri Acti 9 Ürün adı Acti9 NG125 Ürün ya da bileşen tipi Minyatür devre kesici Ürün grubu NG125H Cihaz uygulaması Dağıtım Kutup tanımı 2P Korumalı kutupların sayısı 2 [In] nominal akım 16 A -de 40 °C Şebeke tipi AC DC Açma birimi teknolojisi Termik Manyetik Eğim kodu C Kesme kapasitesi 12 kA Icu -de 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 30 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 36 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 70 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 25 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2 Kullanım kategorisi Kategori A 'e uygunIEC 60947-2 Yalıtıma uygunluk Evet 'e uygunIEC 60947-2 Tamamlayıcı Şebeke frekansı 50/60 Hz [Ue] nominal çalışma voltajı 380...415 V AC 50/60 Hz 500 V AC 50/60 Hz 220...240 V AC 50/60 Hz 440 V AC 50/60 Hz <= 250 V DC Manyetik açma limiti 8 x In +/- % 20 [Ics] nominal hizmet kesme kapasitesi 52,5 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz 27 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz 22,5 kA 75 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz 9 kA 75 % 'e uygunEN/IEC 60947-2 - 500 V AC 50/60 Hz 25 kA 100 % 'e uygunEN/IEC 60947-2 - <= 250 V DC [Ui] nominal yalıtım voltajı 690 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 [Uimp] nominal darbe dayanım voltajı 8 kV 'e uygunEN/IEC 60947-2 Kontak konum göstergesi Evet Kontrol tipi Manuel açma testi Geçiş Cihaz üzerii sinyalizasyon Açma göstergesi AÇIK/KAPALI göstergesi Montaj Tipi Takılabilir Montaj desteği 35 mm simetrik DIN rayı Comb busbar dağıtım bloğu uyumluluğu EVET 9 mm vida adımı 6 Yükseklik 103 mm Genişlik 54 mm Derinlik 81 mm Ürün ağırlığı 0,48 kg Mekanik dayanıklılık 20000 cycles Elektrik dayanıklılığı 10000 cycles Kilitleme temini Kilitlenebilir Kilitleme seçenekleri tanımı Entegre kilitleme Bağlantılar - terminaller Tünel tipi terminaller1,5…50 mm² sert Tünel tipi terminaller1…35 mm² esnek Tel sıyırma uzunluğu 20 mm Sıkma torku 3,5 N.m Toprak kaçağı koruması Ayrı blok Ortam Standartlar EN/IEC 60947-2 IP koruma derecesi IP20 'e uygunIEC 60529 IK koruma derecesi IK05 'e uygunEN/IEC 62262 Kirletme derecesi 3 'e uygunIEC 60947-2 Aşırı gerilim kategorisi IV Tropik iklim 2 'e uygunIEC 60068-1 Bağıl nem 95 % -de 55 °C Nominal çalışma ortam sıcaklığı -30…70 °C Depolama ortam koşulları -40…70 °C Paketleme üniteleri Birim paket türü 1 PCE Paketteki birim sayısı 1 Paket ağırlığı (Lbs) 476,0 g Paket 1 Yükseklik 8 cm Paket 1 genişliği 5,5 cm Paket 1 Uzunluk 10,8 cm Birim paket türü 2 S03 Paketteki birim sayısı 2 36 Paket 2 Ağırlığı 18,162 kg Paket 2 Yükseklik 30 cm Paket 2 genişliği 30 cm Paket 2 Uzunluk 40 cm Birim paket türü 3 BB1 Paketteki birim sayısı 3 6 Paket 3 Ağırlığı 2,938 kg Paket 3 Yükseklik 9 cm Paket 3 genişliği 11,5 cm Paket 3 Uzunluk 35,6 cm
