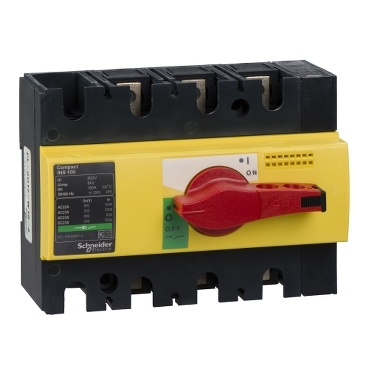

Ana Seri Compact Ürün adı Compact INS Ürün ya da bileşen tipi Bağlantı kesici Kutup tanımı 3P Şebeke tipi DC AC Şebeke frekansı 50/60 Hz [Ie] nominal çalışma akımı AC-22A: 100 A AC 50/60 Hz 220/240 V AC-22A: 100 A AC 50/60 Hz 380/415 V AC-22A: 100 A AC 50/60 Hz 440/480 V AC-22A: 100 A AC 50/60 Hz 500 V AC-22A: 100 A AC 50/60 Hz 660/690 V AC-23A: 100 A AC 50/60 Hz 220/240 V AC-23A: 100 A AC 50/60 Hz 380/415 V AC-23A: 100 A AC 50/60 Hz 440/480 V AC-23A: 100 A AC 50/60 Hz 500 V AC-23A: 63 A AC 50/60 Hz 660/690 V DC-22A: 100 A DC 125 V seri olarak 2 kutup DC-23A: 100 A DC 125 V seri olarak 2 kutup [Ui] nominal yalıtım voltajı 750 V AC 50/60 Hz [Uimp] nominal darbe dayanım voltajı 8 kV [Ith] klasik açık hava termik akımı 100 A -de 60 °C [Icm] nominal kısa devre kapama kapasitesi 154 kA şebeke tarafı koruma devre kesicisi ile 690 V AC -de 50/60 Hz 20 kA sadece yük ayırıcı 690 V AC -de 50/60 Hz [Ue] nominal çalışma voltajı 125 V DC 690 V AC 50/60 Hz Yalıtıma uygunluk Evet Kontak konum göstergesi Evet Görünür kesme Yok Kirletme derecesi 3 Tamamlayıcı Kontrol tipi Döner kol Kol rengi Kırmızı Montaj Tipi Sabit Montaj desteği DIN rayı Plaka Üst bağlantı Ön Aşağı bağlantı Ön Maksimum güç AC-23: 22 kW -de 220/240 V AC 50/60 Hz AC-23: 45 kW -de 380/415 V AC 50/60 Hz AC-23: 55 kW -de 440 V AC 50/60 Hz AC-23: 55 kW -de 500/525 V AC 50/60 Hz AC-23: 55 kW -de 660/690 V AC 50/60 Hz Nominal görev Kesintisiz Kesintili görev sınıfı Sınıf % 120 - 60 Ithe için muhafaza boyutları 260 mm x 160 mm x 55 mm [Icw] nominal kısa süreli dayanma akımı 0,01 kA süresince 30 s 'e uygunIEC 60947-3 1,23 kA süresince 20 s 'e uygunIEC 60947-3 3,175 kA süresince 3 s 'e uygunIEC 60947-3 5,5 kA süresince 1 sn 'e uygunIEC 60947-3 Mekanik dayanıklılık 15000 cycles Elektrik dayanıklılığı AC-22A: 1500 cycles 220/240 V AC 50/60 Hz AC-22A: 1500 cycles 380/415 V AC 50/60 Hz AC-22A: 1500 cycles 440 V AC 50/60 Hz AC-22A: 1500 cycles 500 V AC 50/60 Hz AC-23A: 1500 cycles 220/240 V AC 50/60 Hz AC-23A: 1500 cycles 380/415 V AC 50/60 Hz AC-23A: 1500 cycles 440 V AC 50/60 Hz AC-23A: 1500 cycles 500 V AC 50/60 Hz DC-22A: 1500 cycles 250 V DC seri olarak 2 kutup DC-23A: 1500 cycles 250 V DC seri olarak 2 kutup AC-22A: 1500 cycles 690 V AC 50/60 Hz AC-23A: 1500 cycles 690 V AC 50/60 Hz Bağlantı aralığı 30 mm Yükseklik 100 mm Genişlik 135 mm Derinlik 62,5 mm Ürün ağırlığı 0,8 kg Ortam Standartlar IEC 60947-3 IEC 60947-1 Ürün sertifikaları KEMA-KEUR CCC IP koruma derecesi IP40 'e uygunIEC 60529 IK koruma derecesi IK07 'e uygunEN 50102 Nominal çalışma ortam sıcaklığı -25…70 °C Depolama ortam koşulları -50…85 °C Paketleme üniteleri Birim paket türü 1 PCE Paketteki birim sayısı 1 Paket ağırlığı (Lbs) 1,045 kg Paket 1 Yükseklik 11,7 cm Paket 1 genişliği 13,2 cm Paket 1 Uzunluk 15,6 cm Birim paket türü 2 S04 Paketteki birim sayısı 2 22 Paket 2 Ağırlığı 23,756 kg Paket 2 Yükseklik 30 cm Paket 2 genişliği 40 cm Paket 2 Uzunluk 60 cm
