SCHNEIDER

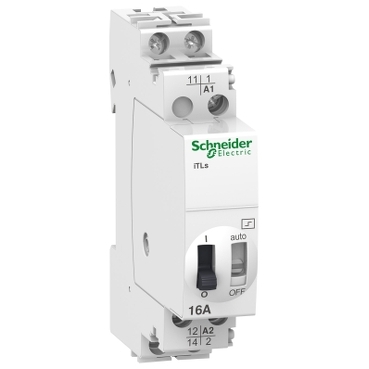

iTLs 16A 230VAC/110VDC-3606480092046 - A9C32811
Teklifin iletileceği firmalar
Ana Range of product Acti9 Ürün adı Acti9 iTL Ürün ya da bileşen tipi Darbe rölesi Ürün grubu ITLs Cihaz uygulaması Remote indication Poles 1P Kutup kontak düzenleme 1 NA Yardımcı kontak düzenleme 1 K/A [In] nominal akım 16 A Şebeke tipi AC Kontrol devresi gerilimi 230...240 V AC 50/60 Hz 110 V DC Tamamlayıcı Şebeke frekansı 50/60 Hz [Ue] nominal çalışma voltajı 250 V AC 50/60 Hz Kontrol tipi Bobin bağlantısının kesilmesi Uzaktan ve manuel kontrol Kontrol sinyali tipi Darbe Anahtarlama frekansı 100 anahtarlama işlemi/gün 5 anahtarlama işlemi/dakika Darbe süresi 50 ms...1 s Uzaktan kumanda tipi Işıklı basmalı düğme 3 mA Cihaz üzerii sinyalizasyon AÇIK/KAPALI göstergesi Sinyalleme devre gerilimi AC: 24...240 V DC: 24...240 V Sinyalleme çıkış akımı 0.01...6 A Montaj Tipi Sabit Montaj desteği DIN rayı 9 mm vida adımı 2 Yükseklik 84 mm Genişlik 18 mm Derinlik 60 mm Elektrik dayanıklılığı AC-21: 200000 cycles AC-22: 100000 cycles Bağlantılar - terminaller Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 0,5…4 mm² sert Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 0,5…4 mm² sert ile Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1…4 mm² esnek Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1…4 mm² halkalı ve esnek Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² sert Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² sert ile Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² esnek Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² halkalı ve esnek Tel sıyırma uzunluğu 11 mm Sıkma torku 1 N.m Seri uyumluluğu IATEt IATL4 IATLc IATLc+s IATLm IATLs IATLz IETL iTL 16 IATLc+c IATL24 Ortam Standartlar EN 669-2-2 EN 669-1 Ürün sertifikaları GOST CCC Kalite etiketleri KEMA CEBEC NF IMQ VDE Gürültü seviyesi 60 dB IP koruma derecesi IP20 'e uygunIEC 60529 (on opening) IP40 'e uygunIEC 60529 (panoda) Kirletme derecesi 3 Tropik iklim 2 Bağıl nem 95 % -de 55 °C Nominal çalışma ortam sıcaklığı -20…50 °C Depolama ortam koşulları -40…70 °C Paketleme üniteleri Birim paket türü 1 PCE Paketteki birim sayısı 1 Paket ağırlığı (Lbs) 113,0 g Paket 1 Yükseklik 1,8 cm Paket 1 genişliği 7,5 cm Paket 1 Uzunluk 9,5 cm Birim paket türü 2 BB1 Paketteki birim sayısı 2 12 Paket 2 Ağırlığı 1,356 kg Paket 2 Yükseklik 8 cm Paket 2 genişliği 9,5 cm Paket 2 Uzunluk 23 cm Birim paket türü 3 S03 Paketteki birim sayısı 3 144 Paket 3 Ağırlığı 17,506 kg Paket 3 Yükseklik 30 cm Paket 3 genişliği 30 cm Paket 3 Uzunluk 40 cm
Ürün-Marka Videosu
Bu ürün ile ilgili bir teknik dökümantasyon bulunmuyor.
