SCHNEIDER

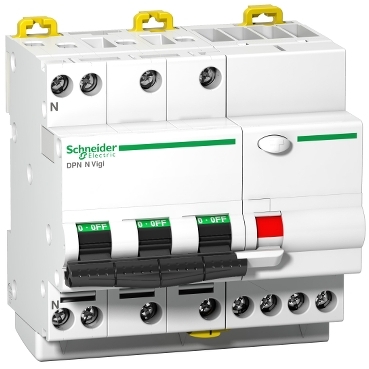

iDPN Vigi 3P + N 16A 6 kA C EĞRİSI 30mA-3606480612503 - A9D31716
Teklifin iletileceği firmalar
Ana Seri Acti 9 Ürün adı Acti9 DPN Vigi Ürün ya da bileşen tipi Residual current breaker with overcurrent protection (RCBO) Ürün grubu DPN N Vigi Cihaz uygulaması Dağıtım Kutup tanımı 3P + N Korumalı kutupların sayısı 3 Nötr konum Sol [In] nominal akım 16 A Şebeke tipi AC Açma birimi teknolojisi Termik Manyetik Eğim kodu C Toprak kaçağı hassasiyeti 30 mA Toprak kaçağı koruması zaman gecikmesi Anlık Toprak kaçağı koruma sınıfı Type AC Kesme kapasitesi 6000 A Icn -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 61009-2-1 Yalıtıma uygunluk Evet 'e uygunEN/IEC 60947-2 Tamamlayıcı Sistemde cihazın yeri Çıkış Şebeke frekansı 50/60 Hz [Ue] nominal çalışma voltajı 380...415 V AC 50/60 Hz Manyetik açma sınırı 5...10 x In Rezidüel akım açma teknolojisi Gerilim bağımsız [Ics] nominal hizmet kesme kapasitesi 6000 A 100 % x Icn -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 61009-2-1 Hominal kesme ve kapama kapasitesi Idm 6000 A -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 61009-2-1 Sınırlama sınıfı 3 'e uygunEN/IEC 61009-2-1 [Ui] nominal yalıtım voltajı 440 V AC 50/60 Hz [Uimp] nominal darbe dayanım voltajı 4 kV Kontak konum göstergesi Evet Kontrol tipi Geçiş Cihaz üzerii sinyalizasyon AÇIK, KAPALI, hata açma Montaj Tipi Takılabilir Montaj desteği DIN rayı Comb busbar dağıtım bloğu uyumluluğu Üst veya alt: EVET 9 mm vida adımı 10 Yükseklik 91 mm Genişlik 90 mm Derinlik 78,5 mm Ürün ağırlığı 498 g Renk Beyaz Mekanik dayanıklılık 20000 cycles Elektrik dayanıklılığı 20000 cycles Kilitleme seçenekleri tanımı Mühürlenebilir Kilitleme cihazı Bağlantılar - terminaller Tünel tipi terminal üst veya alt0,75…16 mm² sert Tünel tipi terminal üst veya alt0,33…10 mm² esnek Tünel tipi terminal üst veya alt0,33…10 mm² halkalı ve esnek Tel sıyırma uzunluğu 15 mm için üst veya alt baglanti Sıkma torku 2 N.m üst veya alt Toprak kaçağı koruması Entegre Ortam Standartlar EN/IEC 61009-2-1 IP koruma derecesi IP20 'e uygunIEC 60529 IP40 (modüler muhafaza) 'e uygunIEC 60529 Kirletme derecesi 3 Aşırı gerilim kategorisi III 'e uygunIEC 60364 Elektromanyetik uyumluluk 8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61009-2-1 Tropik iklim 2 'e uygunIEC 60068-1 Bağıl nem 90 % -de 55 °C Çalışma için ortam hava sıcaklığı -5…60 °C Depolama ortam koşulları -30…70 °C Paketleme üniteleri Birim paket türü 1 PCE Paketteki birim sayısı 1 Paket ağırlığı (Lbs) 556,0 g Paket 1 Yükseklik 9 cm Paket 1 genişliği 11,3 cm Paket 1 Uzunluk 16,5 cm Birim paket türü 2 S03 Paketteki birim sayısı 2 14 Paket 2 Ağırlığı 8,243 kg Paket 2 Yükseklik 30 cm Paket 2 genişliği 30 cm Paket 2 Uzunluk 40 cm
Ürün-Marka Videosu
Bu ürün ile ilgili bir teknik dökümantasyon bulunmuyor.
