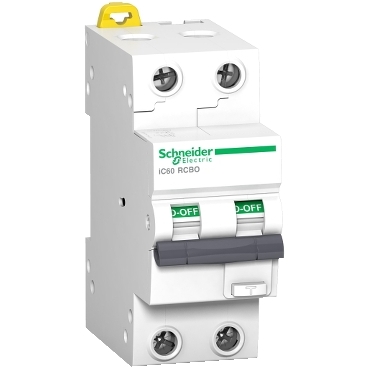

Ana Seri Acti 9 Ürün adı Acti9 iC60 RCBO Ürün ya da bileşen tipi Residual current breaker with overcurrent protection (RCBO) Ürün grubu IC60 RCBO Cihaz uygulaması Dağıtım Kutup tanımı 2P Korumalı kutupların sayısı 2 [In] nominal akım 10 A Şebeke tipi AC Açma birimi teknolojisi Termik Manyetik Eğim kodu C Toprak kaçağı hassasiyeti 30 mA Toprak kaçağı koruması zaman gecikmesi Anlık Toprak kaçağı koruma sınıfı Type AC Kesme kapasitesi 10000 A Icn -de 220...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1 15 kA Icu -de 220...240 V AC 50 Hz 'e uygunEN/IEC 60947-2 Yalıtıma uygunluk No 'e uygunIEC 60947-1 Kalite etiketleri IMQ VDE NF KEMA-KEUR Tamamlayıcı Sistemde cihazın yeri Çıkış Şebeke frekansı 50 Hz [Ue] nominal çalışma voltajı 220...240 V AC 50 Hz Manyetik açma sınırı 5...10 x In Rezidüel akım açma teknolojisi Gerilim bağımsız [Ics] nominal hizmet kesme kapasitesi 7500 A 75 % x Icn -de 220...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1 7,5 kA 50 % x Icu -de 220...240 V AC 50 Hz 'e uygunEN/IEC 60947-2 Hominal kesme ve kapama kapasitesi Idm 6000 A -de 220...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1 Sınırlama sınıfı 3 'e uygunEN/IEC 61009-2-1 [Ui] nominal yalıtım voltajı 500 V AC 50 Hz [Uimp] nominal darbe dayanım voltajı 4 kV Kesinti akımı 250 A Kontak konum göstergesi Yok Kontrol tipi Geçiş Cihaz üzerii sinyalizasyon AÇIK, KAPALI, hata açma Montaj Tipi Takılabilir Montaj desteği DIN rayı Comb busbar dağıtım bloğu uyumluluğu Üst veya alt: EVET Alt: çift bağlantı 9 mm vida adımı 4 Yükseklik 86 mm Genişlik 36 mm Derinlik 78 mm Ürün ağırlığı 273 g Renk Beyaz Mekanik dayanıklılık 20000 cycles Elektrik dayanıklılığı 10000 cycles Bağlantılar - terminaller Tünel tipi terminal üst veya alt1…35 mm² sert Tünel tipi terminal üst veya alt1…25 mm² esnek Tünel tipi terminal üst veya alt1…25 mm² halkalı ve esnek Tel sıyırma uzunluğu 12 mm için üst veya alt baglanti Sıkma torku 2 N.m Toprak kaçağı koruması Entegre Ortam Standartlar EN/IEC 60947-2 EN/IEC 61009-2-1 IP koruma derecesi IP40 (dağıtım muhafazası) 'e uygunIEC 60529 IP20 'e uygunIEC 60529 Aşırı gerilim kategorisi III 'e uygunIEC 60364 Elektromanyetik uyumluluk 8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61009-2-1 Tropik iklim 2 Bağıl nem 95 % -de 55 °C Çalışma için ortam hava sıcaklığı -25…40 °C Depolama ortam koşulları -40…70 °C Paketleme üniteleri Birim paket türü 1 PCE Paketteki birim sayısı 1 Paket ağırlığı (Lbs) 232,0 g Paket 1 Yükseklik 8 cm Paket 1 genişliği 4 cm Paket 1 Uzunluk 10 cm Birim paket türü 2 S03 Paketteki birim sayısı 2 36 Paket 2 Ağırlığı 9,23 kg Paket 2 Yükseklik 30 cm Paket 2 genişliği 30 cm Paket 2 Uzunluk 40 cm Birim paket türü 3 BB1 Paketteki birim sayısı 3 6 Paket 3 Ağırlığı 1,475 kg Paket 3 Yükseklik 10 cm Paket 3 genişliği 11 cm Paket 3 Uzunluk 25 cm
