SCHNEIDER

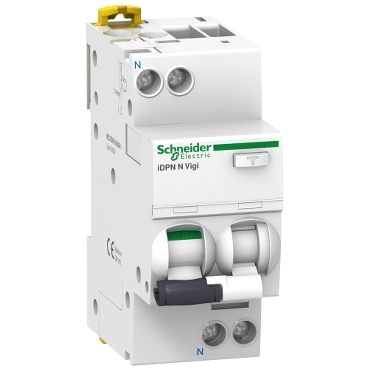

IDPN Vigi 10A C Eğrisi 10mA A tipi-3606480471933 - A9D02610
Teklifin iletileceği firmalar
Ana Seri Acti 9 Ürün adı Acti9 iDPN Vigi Ürün ya da bileşen tipi Residual current breaker with overcurrent protection (RCBO) Ürün grubu IDPN N Vigi Cihaz uygulaması Dağıtım Kutup tanımı 1P + N Korumalı kutupların sayısı 1 Nötr konum Sol [In] nominal akım 10 A Şebeke tipi AC Açma birimi teknolojisi Termik Manyetik Eğim kodu C Toprak kaçağı hassasiyeti 10 mA Toprak kaçağı koruması zaman gecikmesi Anlık Toprak kaçağı koruma sınıfı Type A Kesme kapasitesi 6000 A Icn -de 220...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1 Yalıtıma uygunluk Evet 'e uygunEN/IEC 60947-2 Tamamlayıcı Sistemde cihazın yeri Çıkış Şebeke frekansı 50 Hz [Ue] nominal çalışma voltajı 220...240 V AC 50 Hz Manyetik açma sınırı 5...10 x In Rezidüel akım açma teknolojisi Gerilim bağımsız [Ics] nominal hizmet kesme kapasitesi 6000 A 100 % x Icn -de 220...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1 Hominal kesme ve kapama kapasitesi Idm 6000 A -de 220...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1 Sınırlama sınıfı 3 'e uygunEN/IEC 61009-2-1 [Ui] nominal yalıtım voltajı 400 V AC 50 Hz [Uimp] nominal darbe dayanım voltajı 4 kV Kontak konum göstergesi Evet Kontrol tipi Geçiş Cihaz üzerii sinyalizasyon AÇIK, KAPALI, hata açma Montaj Tipi Takılabilir Montaj desteği DIN rayı Comb busbar dağıtım bloğu uyumluluğu Üst veya alt: EVET 9 mm vida adımı 4 Yükseklik 85 mm Genişlik 36 mm Derinlik 73 mm Ürün ağırlığı 125 g Renk Beyaz Mekanik dayanıklılık 20000 cycles Elektrik dayanıklılığı 20000 cycles Kilitleme seçenekleri tanımı Kilitleme cihazı Bağlantılar - terminaller Tek terminal üst veya alt1…16 mm² sert Tek terminal üst veya alt1…10 mm² esnek Tek terminal üst veya alt1…10 mm² halkalı ve esnek Tel sıyırma uzunluğu 15 mm için üst veya alt baglanti Sıkma torku 2 N.m üst veya alt Toprak kaçağı koruması Entegre Ortam Standartlar EN/IEC 61009-2-1 Ürün sertifikaları VDE IP koruma derecesi IP20 'e uygunIEC 60529 IP40 (modüler muhafaza) 'e uygunIEC 60529 Kirletme derecesi 3 Aşırı gerilim kategorisi III 'e uygunIEC 60364 Elektromanyetik uyumluluk 8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61009-2-1 Tropik iklim 2 'e uygunIEC 60068-1 Bağıl nem 95 % -de 55 °C Çalışma için ortam hava sıcaklığı -25…60 °C Depolama ortam koşulları -40…85 °C
Ürün-Marka Videosu
Bu ürün ile ilgili bir teknik dökümantasyon bulunmuyor.
