SCHNEIDER

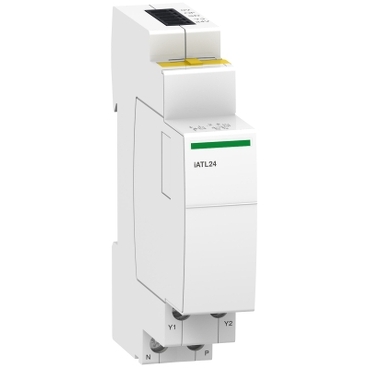

Acti9 Kontrol Ürünleri Yardımcı Donanımları, iATL24 230VAC-3606480430626 - A9C15424
Teklifin iletileceği firmalar
Ana Range of product Acti 9 Ürün grubu IATL24 Ürün ya da bileşen tipi Kontrol ve gösterge yardımcısı Sinyal kontakları düzenleme 1 NA Sinyalleme devre gerilimi 24 V DC: +/- %20 0,002...0,1 A Kontrol devresi gerilimi 230 V AC 50/60 Hz darbe >= 200 ms 24 V DC alçalan uç 24 V DC yükselen uç [Us] nominal besleme gerilimi 230 V AC -de 50/60 Hz Tamamlayıcı Kontrol tipi Uzaktan kumanda [Ui] nominal yalıtım voltajı 250 V AC 50/60 Hz [Uimp] nominal darbe dayanım voltajı 8 kV W cinsinden maksimum güç tüketimi 1 W Montaj Tipi Sabit, CT'nin sol tarafında Montaj desteği DIN rayı Comb busbar dağıtım bloğu uyumluluğu Alt: EVET Üst: NA Elektrik dayanıklılığı 250000 cycles 'e uygunIEC 60947-5-1 Mikro kırılmalara bağışıklık 10 ms Düşük gerilim davranışı 24V DC kaybı durumunda açılmaz 9 mm vida adımı 2 Yükseklik 81 mm Genişlik 18 mm Derinlik 68 mm Renk Beyaz Bağlantılar - terminaller Güç besleme: tünel tipi terminaller 1 kablo 0,5…10 mm² - kablo sertligi: sert Güç besleme: tünel tipi terminaller 1 kablo 0,5…6 mm² - kablo sertligi: esnek Güç besleme: tünel tipi terminaller 1 kablo 0,5…4 mm² - kablo sertligi: halkalı ve esnek Giriş: tünel tipi terminaller 2 kablo 0,5…2,5 mm² - kablo sertligi: sert Giriş: tünel tipi terminaller 2 kablo 0,5…2,5 mm² - kablo sertligi: esnek Giriş: tünel tipi terminaller 2 kablo 0,5…2,5 mm² - kablo sertligi: halkalı ve esnek Ti24 arayüzü: yaylı terminal Ti24 2 kablo 0,5…1,5 mm² - kablo sertligi: sert Ti24 arayüzü: yaylı terminal Ti24 1 kablo 0,5…1,5 mm² - kablo sertligi: esnek Tel sıyırma uzunluğu Güç besleme: 9 mm için alt baglanti Giriş: 9 mm için alt baglanti Ti24 arayüzü: 10 mm için üst baglanti Sıkma torku Güç besleme: 1 N.m alt Giriş: 1 N.m alt Seri uyumluluğu Acti9 iTL iTL Acti9 iTL iTLi Acti9 iTL iTLs Acti9 iTL iTLc Ürün uyumluluğu Acti 9 Smartlink ITL (32 A) - 230/240 V 50 Hz ITL (16 A) - 230/240 V 50 Hz Ortam Aşırı gerilim kategorisi IV IP koruma derecesi IP20 'e uygunIEC 60529 IP40 (modüler muhafaza) 'e uygunIEC 60529 Kirletme derecesi 3 'e uygunIEC 60439-1 Tropik iklim 2 'e uygunIEC 60947-5-1 Bağıl nem 93 % -de 40 °C 'e uygunIEC 60068-2 Nominal çalışma ortam sıcaklığı -25…60 °C Depolama ortam koşulları -40…80 °C Kalite etiketleri CE Standartlar IEC 60947-1 ek S Paketleme üniteleri Birim paket türü 1 PCE Paketteki birim sayısı 1 Paket ağırlığı (Lbs) 79,0 g Paket 1 Yükseklik 2,7 cm Paket 1 genişliği 7,6 cm Paket 1 Uzunluk 8,6 cm Birim paket türü 2 S03 Paketteki birim sayısı 2 108 Paket 2 Ağırlığı 9,166 kg Paket 2 Yükseklik 30 cm Paket 2 genişliği 30 cm Paket 2 Uzunluk 40 cm
Ürün-Marka Videosu
Bu ürün ile ilgili bir teknik dökümantasyon bulunmuyor.
